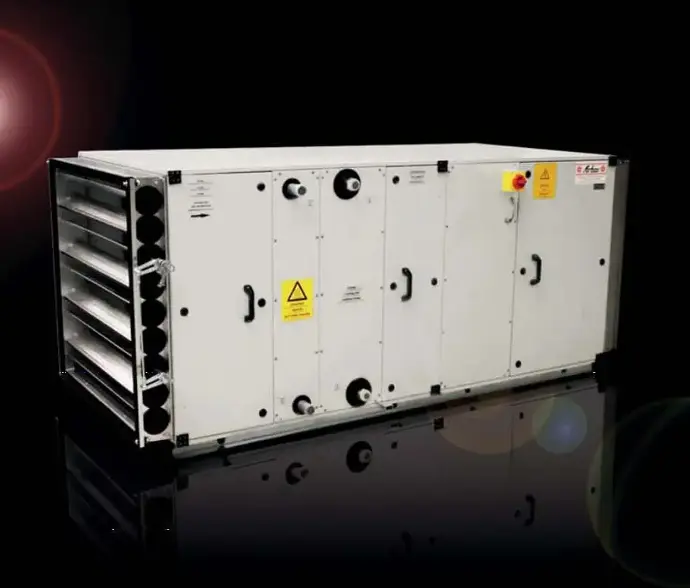

Airbox F40

Ontwerp van de behuizing

Units uit de F40-serie hebben een frameloze constructie. De Airbox F40 is een voordelig alternatief voor de S40-serie, met kleine formaten tot een unitgrootte van 13Q (buitenmaat 1340 x 1340 mm). Alle panelen uit de F40-serie zijn dubbelwandig, met een binnenplaat, buitenplaat en daartussen isolatie. De isolatiedikte van de zij- en bovenpanelen bedraagt ​​40 mm. Bij vlakke kasten met bediening van onderaf is de bodemplaat eveneens voorzien van 40 mm dikke isolatie. Bij alle overige varianten bedraagt ​​de isolatiedikte van het onderpaneel 60 mm. De binnenkant van het apparaat is volledig glad. In de standaardvariant wordt voor de panelen gebruik gemaakt van gegalvaniseerde staalplaat met een dikte van 1,0 mm. Als alternatief is het tegen meerprijs mogelijk om voor buiten en binnen afzonderlijk platen uit verzinkt staal met kunststof coating, RVS V2A (1.4301) of aluminium AlMg3 te selecteren. De standaardkleur van de kunststof coating is lichtgrijs RAL 7035. Andere RAL-kleuren zijn ook mogelijk. De steenwol, gebruikt als thermische en akoestische isolatie, is onbrandbaar en wordt deels op de dubbelwandige plaat verlijmd. De F40 units zijn Eurovent gecertificeerd en geschikt om te voldoen aan de hygiënevoorschriften van VDI 6022..

Basisframe

F40 luchtbehandelingskasten kunnen worden voorzien van een gevouwen basisframe met hoogtes van 100 mm tot 500 mm, vervaardigd uit 3 mm dikke gegalvaniseerde staalplaat.

Volume

Minimaal (V=1 m/s): 800 - 5.600 m³/u

Optimaal (V=2 m/s): 1.600 - 11.200 m³/u

Maximaal (V=4 m/s): 3.200 - 22.400 m³/u

Thermische eigenschappen

Warmteoverdracht [W/m²K]: 1,0 (T2)

Warmtebrugfactor kb: 0,5 (TB3)

Eurovent energie-efficiëntielabel

Specifiek voor de F40-serie specificeert het datablad van ons Eurovent-gecertificeerde selectieprogramma bovendien de Eurovent-energie-efficiëntiecategorie en plaatsen we dit label op de unit. Vergelijkbaar met de manier waarop energie-efficiëntie-indicaties zijn geïntroduceerd voor andere gebieden in de EU, verdeelt het energie-efficiëntielabel van Eurovent luchtbehandelingsunits in de categorieën A tot en met E. In dit geval wordt algemeen rekening gehouden met karakteristieke waarden voor luchtsnelheden, externe drukverliezen, configuratie buitentemperatuur, drukverliezen van de warmteterugwinning, efficiëntie van de warmteterugwinning en elektrisch energieverbruik van de ventilatoren, in vergelijking met een enkele benchmark, en de unit wordt vervolgens toegewezen aan de juiste energie-efficiëntiecategorie. Raadpleeg voor meer informatie de officiële Eurovent-website op www.eurovent-certification.com.

​
