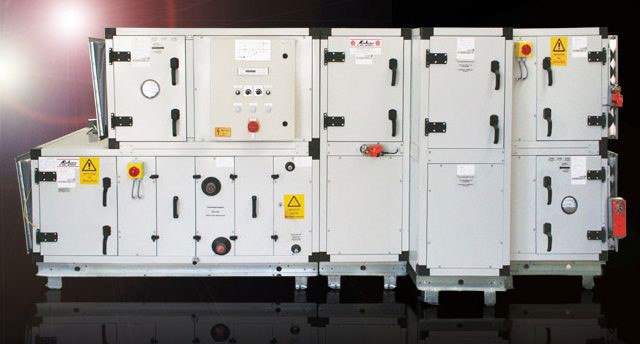

Airbox S60

Ontwerp van de behuizing

Airbox S60 hebben een frame van gewalste, gegalvaniseerde stalen profielen en hoekverbindingen van gegoten aluminium of glasvezelversterkte kunststof. De hoekverbinders van gegoten aluminium zijn leverbaar met of zonder M20-schroefdraad, voor het bevestigen van bijvoorbeeld kraanogen. Frameprofielen en aluminium spuitgietverbindingen worden onderling afgedicht door EPDM-afdichtingen. De panelen van de omkasting zijn een dubbelwandige constructie met een wanddikte van 60 mm. In de basisuitvoering wordt voor de binnen- en buitenplaten gebruik gemaakt van 1,0 mm dikke gegalvaniseerde staalplaat. Als alternatief zijn de S60-behuizingen verkrijgbaar met kunststof coating (standaard RAL 7035), in V2A 1.4301 of met aluminium bekleding AlMg3. Het Rock wool die wordt gebruikt als thermische en akoestische isolatie is niet brandbaar en wordt deels op de dubbelwandige plaat verlijmd. De panelen worden vanaf de buitenkant op het holle frameprofiel geschroefd. De verbindingen tussen de behuizingscomponenten zijn zo geconfigureerd dat de binnenkant glad is. S60-apparaten zijn geschikt om te voldoen aan de hygiëne-eisen van VDI 6022.

Basisframe

De units tot maat 13Q kunnen worden voorzien van een gevouwen basisframe van 3 mm dikke gegalvaniseerde staalplaat. Als alternatief zijn voor grotere maten gelaste en gegronde stalen basisframes en gelaste en gegalvaniseerde stalen basisframes in weerbestendige uitvoering verkrijgbaar.

Luchtvolume

Minimaal (V=1 m/s): 1.400 - 33.000 m³/u

Optimaal (V=2 m/s): 2.900 - 66.000 m³/u

Maximaal (V=4 m/s): 5.900 - 132.100 m³/u

Thermische eigenschappen

Warmteoverdracht [W/m²K]: 1,00 (T2)

Warmtebrugfactor kb: 0,48 (TB3)

Paneelaansluiting

De panelen worden van buitenaf op het verbindingsprofiel geschroefd. Voor een goed visueel uiterlijk zijn de schroeven aan de buitenkant van de behuizing verborgen. Tussen de panelen en het profiel wordt een afdichtingsstrip gelijmd.

Module-aansluiting

Afhankelijk van hun grootte zijn de modules op verschillende manieren met elkaar verbonden. Op één van de twee te verbinden modules moet de meegeleverde zelfklevende afdichtingstape (40 mm x 3 mm) worden geplakt. Gevouwen knoopplaten worden in de fabriek in de hoeken geïnstalleerd. Hierop worden de modules vastgezet met de meegeleverde schroeven M8 x 110 mm. Bij modules vanaf unitgrootte 13R en hoger is het noodzakelijk om extra moduleconnectoren langs de randen van het unitoppervlak te plaatsen.
